什么是二次開發？接下來，聯誠發小編就帶你一起看看LED屏控制系統二次開發究竟是怎樣的！

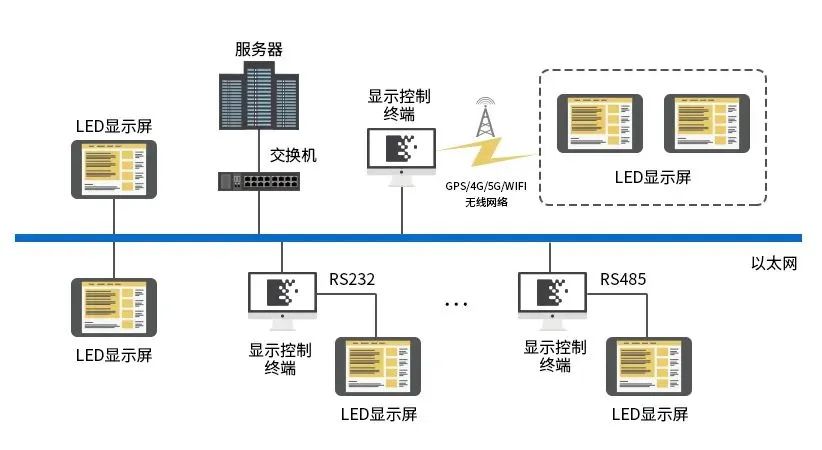

LED顯示屏控制系統二次開發是指，為實現不同場景的顯示需求，LED控制卡與傳感器，端口設備，服務器，PC端，三方平臺等數據源進行協議對接，數據獲取的軟硬件開發過程。

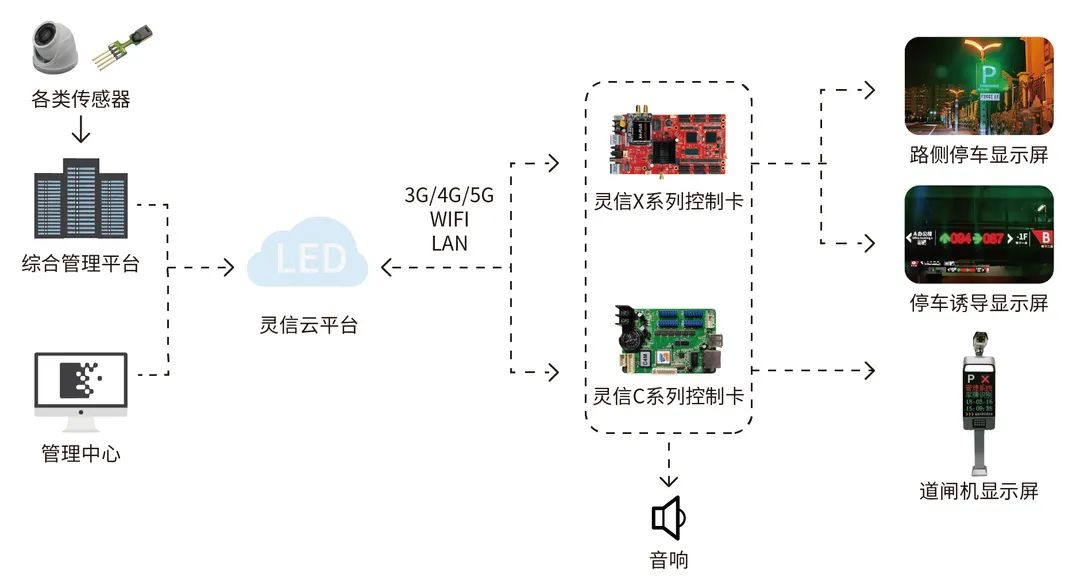

智慧停車場景系統連接圖

作者聚焦數字化時代各個顯示終端，提供開放的軟硬件二次開發對接，賦能客戶，構建完善的城市信息網絡和智慧生態。全面覆蓋智慧交通、ETC、智慧停車、智慧燈桿、叫號系統、工業現場、PLC串口對接等各類豐富場景。

那么在實施LED顯示系統二次開發的過程中，有哪些常見的問題需要注意，哪些基礎的信息需要掌握，讓聯誠發小編帶大家一起下看吧：

一、確認現場環境以及需求

我們需要明確顯示的場景，內容，版面效果，顯示屏幕的分辨率，模組的芯片，發送節目的通訊方式。

二、確認合作方式

開發對接的工作是我方完成，還是客戶完成。如果客戶完成開發工作，我司配合提供相關軟硬件產品開發資料；如果我司完成開發，需客戶提供開發需求文檔。

三、確認數據源

從第三方數據庫讀取或客戶設備自動發送至控制卡：

1. 有外設開發，比如環境傳感器，數采儀，一般需要提供相應外設協議；

2. 無外設開發，需確認顯示數據，接口類型（如http網頁接口，數據庫接口），涉及數據庫類型，表格信息等。

四、確認通訊方式

采用什么通訊方式，就是傳輸數據的介質（網口RJ45，232串口，485串口，無線GPRS，還是4G）。

五、確認節目刷新的方式

確認場景節目的刷新方式，F(xiàn)lash刷新針對低頻率刷新，RAM刷新針對高頻率刷新。常規控制卡一般使用FLASH刷新；鐵路公路飛機場，停車庫，工業現場屏幕，一般使用RAM刷新。

注：控制卡RAM /FLASH 刷新方法：發送內容后，關閉電源并重新上電，顯示屏參數不顯示發送的內容為RAM刷新，顯示之前的內容為FLASH刷新。

六、明確內容更新方式

二次開發內容更新方式，計算機/PLC/工控機發送到控制卡（提供二次開發包），或者第三方設備與控制卡通訊（提供控制卡協議，加載字庫）。

七、明確顯示內容的字庫/字體

1. 國標字庫，宋體，16×16點陣字庫（計算機中12號字體），32×32點陣（計算機中24號字體）。

2. 非國標字庫，主要應用在顯示汽車車牌號、公交車站牌等屏體寬度有限又需顯示多個內容的場景。

注：國標字庫方正，非國標字庫瘦高。兩種字庫都是通過上位機軟件加載到控制卡里。因?yàn)樽謳?kù)要占用存儲空間，常規控制卡沒有加載字庫。

常見問題解答

1. 二次開發項目，為什么發送內容屏體會閃爍？

降低這種閃屏現象的解決方法：一種是使用硬件刷新的控制卡（如E系列控制卡）。另一種是使用內碼協議更新，由于數據量小更新速度快，黑屏?xí)r間達到肉眼無法觀測。

注：在發送給控制卡數據時屏幕會黑屏，發送完成后屏幕開始顯示，如果刷新頻率高，就會產生明顯的感覺。

2. 內碼局部刷新協議和動態區刷新協議區別？

1、內碼局部刷新，首先需要加裝對應字號字庫，動態區不需要。

2、動態區一共256個字符，其中62個字母數字字符和128個漢字，內碼區8000多個漢字和128個中英文字符。

[b]3. 內碼局部刷新協議和動態區刷新協議共同點？

[/b]

1、需要發送節目模板，使用flash固件，然后再使用局部刷新協議發送數據。

2、如果只刷新數字，字母表里面的字符，無區別。

3、動態區域?qū)ψ痔?hào)沒有限制，內碼限制為16，24，32。

4. 不同場景下刷新方式適用？

1、圖片刷新，適用區域布局多的場景（超16個），建議圖片刷新（如表格中數據很多項，或天氣預報等網頁形式豐富場景，可截圖發送）。

2、內碼刷新，適用數據量小的場景（如排隊叫號系統，只需刷新16,24,32行高的數據；如交通指示屏幕，一般適配32*96，24*96的屏幕）。內碼刷新優點，發送速度快，不易閃屏。

3、局部刷新，適用節目編排復雜但只刷新固定區域的場景。此時分兩種情況，高度在16,24,32范圍，優先選擇內碼節目協議1.3；不在上述范圍，優先選擇內碼局部刷新區域1.6。
